Solid Edge : la CAO 3D Siemens au service de la performance industrielle

Modélisation 3D et 2D intuitive

Solid Edge combine modélisation paramétrique et synchrone pour permettre l’édition de géométries complexes dans un environnement unifié.
Les contraintes et outils avancés assurent une manipulation cohérente des modèles, quels que soient les contextes de conception.

En pratique :

• Modélisation directe et paramétrique dans un même environnement
• Croquis adaptatifs et contraintes intelligentes
• Outils surfaciques et volumiques pour géométries complexes

Résultat : La modélisation hybride permet d’ajuster rapidement des géométries complexes tout en conservant une logique cohérente dans l’ensemble du modèle. Les modifications restent maîtrisées même lorsqu’elles proviennent de fichiers externes.

Exemple : Une pièce issue d’un STEP ou d’un IGES peut être modifiée localement sans reconstruire son historique, ce qui simplifie la reprise de modèles multi-CAO.
Idéal pour adapter ou corriger des composants fournis par des partenaires.

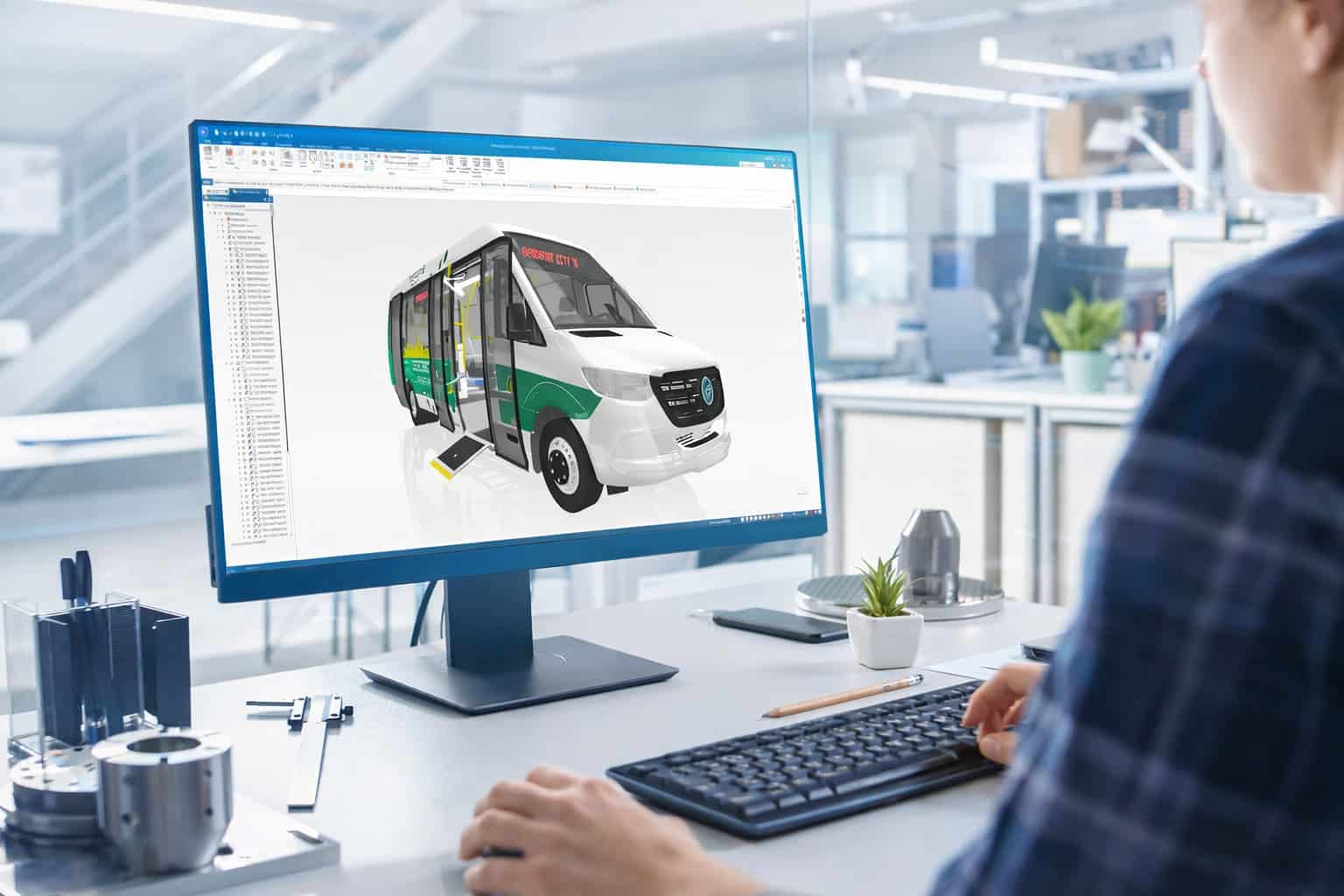

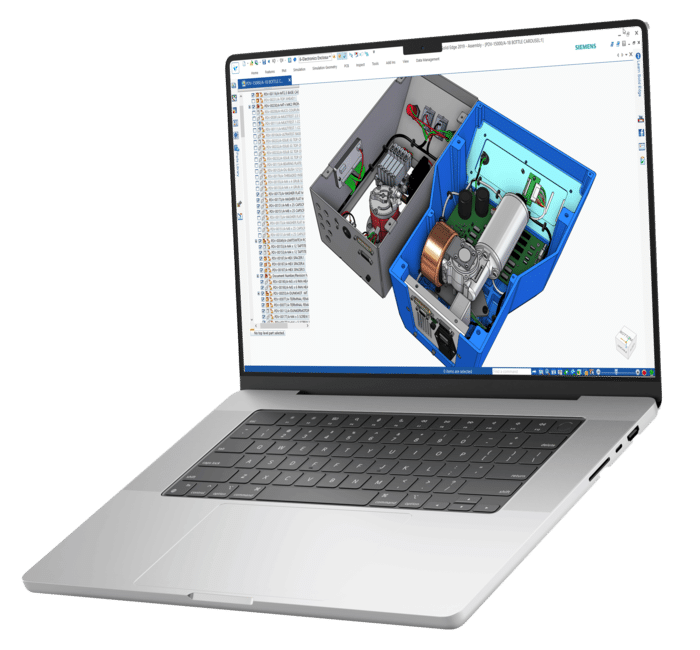

Assemblages complexes

Solid Edge offre des outils dédiés à la structuration et à la navigation dans des ensembles multi-niveaux.
Les assemblages peuvent être organisés, filtrés ou analysés selon différents critères pour faciliter la compréhension des architectures complexes.

En pratique :

• Mode “grand assemblage” optimisé
• Détection avancée des interférences
• Gestion visuelle et logique des variantes produits

Résultat : Les outils d’analyse et de structuration facilitent la compréhension des architectures produit et le repérage des interactions entre composants. Les équipes naviguent plus facilement dans les ensembles volumineux.

Exemple : Un assemblage multi-niveaux peut être filtré pour isoler uniquement les pièces critiques ou les zones d’interférences.
Cela aide les ingénieurs à valider des configurations ou variantes sans multiplier les manipulations.

Tôlerie, mécano-soudé et standardisation

L’environnement tôlerie et mécano-soudé applique les règles métier propres à la fabrication des pièces pliées et des structures. (Conception mécano-soudé).
Les mises à plat, profils et assemblages suivent les paramètres définis pour assurer une continuité entre conception et atelier.

 En pratique :

• Calcul automatique des développés et rayons de pliage

• Bibliothèques de profils et composants standardisés

• Génération automatique des soudures

Résultat : Les règles métier intégrées garantissent des développés, profils et structures conformes aux paramètres utilisés en atelier. L’environnement assure une continuité entre la conception et les opérations de fabrication.

Exemple : Une tôle pliée intègre automatiquement les rayons et valeurs de retrait définis par les standards internes.
Les équipes évitent ainsi les ajustements manuels lors du passage en production.

Documentation et mise en plan

Les plans 2D générés dans Solid Edge conservent un lien direct avec le modèle 3D. Les vues, cotations et nomenclatures restent synchronisées, ce qui garantit une documentation homogène tout au long du cycle de conception.

En pratique :

• Génération automatique des plans et nomenclatures

• Cotations normalisées et mise à jour dynamique

• Exports PDF 3D, DWG et DXF

Résultat : Les plans restent synchronisés avec le modèle 3D, ce qui assure une documentation homogène tout au long du cycle de conception. Les informations restent alignées malgré les évolutions du modèle.

Exemple : Une coupe ou une vue ajoutée en 3D se répercute automatiquement dans la mise en plan sans action manuelle.
Cela évite les décalages courants entre modèles et documents diffusés.

Gestion des données techniques

Le PDM intégré organise les fichiers de conception en gérant leurs statuts, métadonnées et relations. Cette structure permet d’accéder rapidement aux modèles et d’assurer une circulation contrôlée des informations au sein de l’équipe.

En pratique :

• Gestion des versions et verrouillage collaboratif

• Recherches multicritères et métadonnées enrichies

• Transition fluide vers Teamcenter pour une collaboration transverse

Résultat : Le PDM organise les fichiers, leurs relations et leurs statuts pour garantir une circulation contrôlée de l’information dans l’équipe. Les modifications sont tracées et structurées.

Exemple : Lorsqu’un utilisateur travaille sur un modèle, le système applique un statut qui évite les conflits de modification. Les autres membres du bureau d’études savent immédiatement quelle version est la bonne.
